Une lecture condensée
- Gaine métallique isolée : limite jusqu’à 30 % de pertes thermiques dans les réseaux de ventilation grâce à sa structure double paroi.
- Calorifugeage : assure une isolation homogène avec des matériaux comme la laine de verre ou la mousse polyuréthane, éliminant les ponts thermiques.
- Gaine spiralée : favorise un écoulement laminaire de l’air, réduisant la perte de charge et améliorant le confort acoustique.
- Performances acoustiques : l’association d’une surface lisse et d’un isolant intégré diminue significativement le bruit du flux d’air.
- Gaine pour VMC : idéale en rénovation ou construction neuve haute performance, notamment pour les systèmes de ventilation double flux.
Près de trente pour cent de la chaleur peut s’échapper par un réseau de ventilation mal conçu. C’est autant d’énergie gaspillée, d’argent brûlé et de confort perdu. On paie cher pour chauffer des combles non isolés, des gaines en simple paroi ou des raccords approximatifs. Pourtant, une solution existe, discrète mais redoutablement efficace : la gaine métallique isolée. Elle ne fait pas la une des magazines, mais elle change tout dans les bâtiments performants.

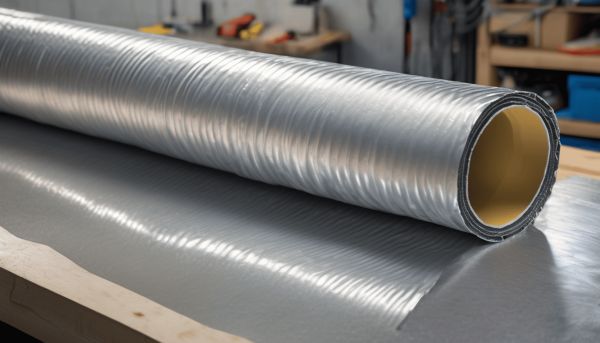

Les fondamentaux de la gaine métallique isolée
Contrairement aux gaines souples en aluminium ou aux conduits en PVC souvent utilisés par facilité, la gaine métallique isolée repose sur une conception robuste et intelligente. Elle se compose généralement d’un tube interne en acier galvanisé ou inox, entouré d’une couche d’isolant thermique (comme la laine de verre ou la mousse polyuréthane), puis d’une enveloppe externe métallique. Ce système à double paroi crée une barrière physique et thermique continue, limitant drastiquement les pertes par conduction.
L’isolation, placée entre les deux parois, assure un calorifugeage homogène. Elle empêche les transferts thermiques indésirables, surtout lorsqu’un conduit traverse une zone froide comme un vide sanitaire ou un grenier non chauffé. Cette structure n’est pas seulement thermique : elle confère aussi une inertie mécanique bien supérieure. Moins sensible à l’écrasement, aux déformations ou aux intrusions de rongeurs, elle garantit un fonctionnement stable sur le long terme. Pour mieux comprendre les enjeux de la formation aux métiers du bâtiment, on peut consulter des plateformes comme educationetdevenir.net.
Sa résistance dépasse aussi le cadre domestique. Dans les installations industrielles ou les sorties de cheminées, ces gaines supportent des températures très élevées sans défaillir. Leur classement au feu A1 ou M0 signifie qu’elles ne contribuent ni à l’ignition ni à la propagation des flammes – un critère crucial en matière de sécurité passive.
Composition et structure double paroi
Le principe est simple : deux couches métalliques encadrent un matériau isolant. L’espace entre elles agit comme un tampon thermique. Cette configuration évite les ponts thermiques que l’on retrouve fréquemment avec les fixations directes de gaines souples sur des supports froids.
Résistance mécanique et durabilité
En milieu technique, la robustesse compte autant que l’efficacité. Une gaine rigide en acier ne se tord pas sous le poids ou la pression. Elle résiste aux chocs légers, aux vibrations et aux tentatives d’intrusion animale. Ce niveau de protection prolonge significativement la durée de vie du réseau.
Performance face aux températures extrêmes
Certains modèles sont conçus pour supporter des flux d’air dépassant 400 °C, ce qui les rend adaptés aux systèmes de désenfumage ou aux conduits d’évacuation de chaudières à condensation. La stabilité dimensionnelle à chaud est un atout majeur.
Comparatif des solutions de ventilation courantes
Efficacité énergétique et thermique
Dans un réseau de VMC, chaque mètre de gaine mal isolé peut coûter cher. Les gaines souples, même « isolées », ont souvent une épaisseur d’isolant irrégulière et peuvent se comprimer lors de l’installation, réduisant leur performance réelle. En revanche, la gaine métallique isolée maintient une épaisseur constante, assurant une isolation uniforme. Résultat : moins de perte de charge, moins de condensation, et surtout, une rupture de pont thermique effective là où cela compte.
Confort acoustique et dynamique des fluides
Le passage de l’air dans une gaine souple spire souvent des turbulences, sources de bruit. La surface intérieure lisse des gaines métalliques, quant à elle, favorise un écoulement laminaire. Moins de turbulence, c’est moins de décibels. Ajoutez à cela l’absorption sonore fournie par l’isolant intégré, et vous obtenez un gain notable en confort acoustique, surtout dans les pièces de vie adjacentes au réseau.
- ✅ Gaine métallique isolée : faible perte de charge, excellente isolation, longévité élevée
- ⚠️ Gaine souple isolée : installation facile, mais risque de compression, ponts thermiques fréquents
- ❌ Gaine semi-rigide non isolée : économie à court terme, pénalités énergétiques à long terme
Domaines d’application : quand faire ce choix ?
Réseaux de VMC haute performance
La gaine métallique isolée n’est plus réservée aux bâtiments industriels. Elle s’impose désormais dans les constructions neuves à haute performance énergétique, notamment les maisons passives ou les bâtiments basse consommation. Dans ces cas, chaque watt-heure compte. Installer un réseau dont les pertes sont inférieures à 5 % devient réalisable grâce à cette technologie.
Elle est aussi idéale dans les rénovations ambitieuses, où l’on cherche à améliorer le bilan thermique global. Par exemple, lorsqu’on remplace une VMC simple flux par une VMC double flux, il serait dommage de connecter un équipement performant à des conduits anciens ou mal isolés. Ici, la cohérence du système prime. Et côté entretien, sa rigidité facilite le ramonage mécanique – un point rarement souligné, mais crucial pour la pérennité.
Comparaison technique des matériaux d’isolation
Le choix de l’isolant interne
La performance d’une gaine métallique isolée dépend fortement du matériau utilisé pour l’isolation. Trois types dominent le marché : la laine de verre, la laine de roche et la mousse polyuréthane. Chaque option présente des avantages spécifiques selon l’usage, la température maximale attendue et les contraintes acoustiques.
| Type de matériau | Conductivité thermique | Résistance au feu | Usage recommandé |
|---|---|---|---|
| Laine de verre | λ ≈ 0,032-0,040 W/m·K | Jusqu’à 500 °C – Classe A1 | Usages courants en ventilation, bon rapport qualité/prix |
| Laine de roche | λ ≈ 0,034-0,038 W/m·K | Supérieure à 800 °C – Classe A1 | Environnements à haute température, zones sensibles au feu |
| Mousse polyuréthane | λ ≈ 0,022-0,028 W/m·K | Jusqu’à 150 °C – Classe B/C | Isolation maximale en espace réduit, usage intérieur |
Le choix doit tenir compte de l’environnement d’installation. En extérieur ou près d’une source de chaleur, la laine de roche est préférable. En intérieur, dans un logement standard, la mousse offre la meilleure performance thermique pour une épaisseur moindre.
Installation et maintenance des conduits isolés
Techniques de raccordement étanche
L’étanchéité à l’air est cruciale. Même la meilleure gaine perd toute efficacité si les jonctions fuient. L’utilisation de manchons serrés avec des colliers métalliques ou de joints compressibles garantit une continuité parfaite. Certains systèmes proposent des raccords à emboîtement rapide, testés pour résister à des pressions de plusieurs dizaines de pascals.
Entretien et nettoyage du réseau
Contrairement aux idées reçues, les gaines rigides ne sont pas plus difficiles à entretenir. Leur rigidité permet de passer des brosses motorisées sans risquer d’abîmer les parois internes, ce qui est impossible avec les gaines souples fragiles. Un entretien régulier préserve le débit d’air et évite l’accumulation de poussières ou de moisissures.
Questions et réponses
J’ai installé des gaines souples et j’ai de l’eau à l’intérieur, la gaine métallique isolée peut-elle régler ça ?
Oui, très probablement. La condensation apparaît quand la paroi interne de la gaine est trop froide. Avec une isolation continue et une épaisseur suffisante, la gaine métallique isolée maintient la température de surface au-dessus du point de rosée, éliminant ainsi les risques de buée et d’écoulement.
Peut-on mélanger des gaines métalliques et des gaines souples sur un même réseau ?
Techniquement possible, mais fortement déconseillé. Les transitions créent des ruptures d’étanchéité et augmentent les pertes de charge. De plus, la différence de rigidité peut provoquer des contraintes mécaniques. Pour un réseau performant, mieux vaut opter pour une solution homogène.
Quelle est la différence réelle de perte de charge entre une gaine spiralée et une gaine rectangulaire ?
La gaine spiralée circulaire offre une meilleure dynamique des fluides : sa forme arrondie réduit les turbulences. En comparaison, la gaine rectangulaire génère plus de friction, surtout aux angles, ce qui augmente la perte de charge. Pour un même débit, elle exige souvent une puissance de ventilation supérieure.
Est-ce que je peux installer moi-même ces gaines rigides sans matériel lourd ?
L’installation demande plus de précision que les gaines souples. Il faut couper proprement, aligner les tronçons et assurer des raccords étanches. Sans outillage adapté (cisaille, niveau laser, outil de perçage), le résultat risque d’être médiocre. Pour un projet complet, faire appel à un professionnel reste la solution la plus sûre.
